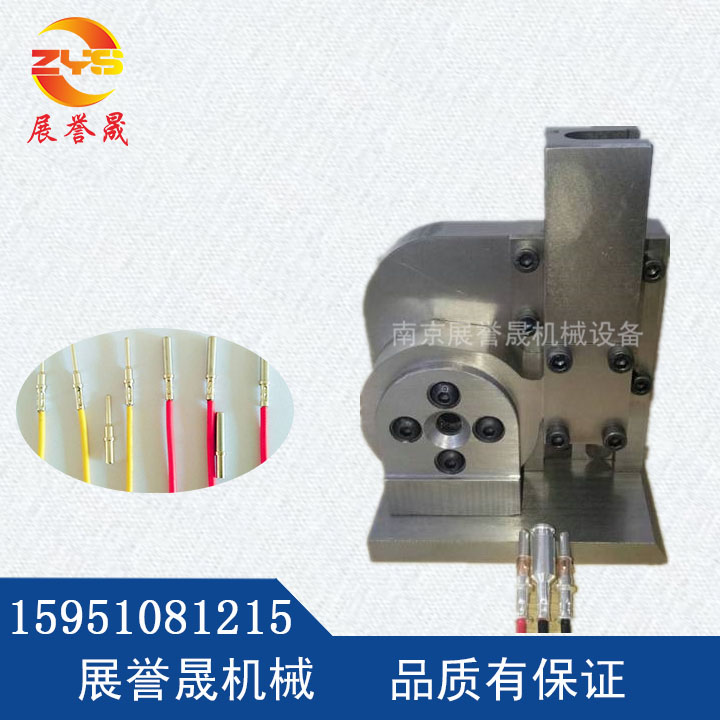

四邊壓點模具
四點模氣動壓接機參數
1、本壓接機壓接工作采用曲線推進機構，作用力由倍力氣缸傳遞給鉗柄，鉗柄頭部腔內的四條曲線傳遞給四個壓塊，壓塊做向心直線運動，壓塊前端的壓齒壓接接觸體而完成導線與接觸體的壓接。四壓頭塊進退動作協調，壓痕深淺一致，可靠地保證了導線與接觸體的壓接質量。
2、本壓接機氣缸采用了行程控制，保證壓接的一致。若在氣壓不足或供氣時間過短，不能正確完成壓接，壓塊會因為行程控制的機械開關未打開而不退回，此時應調整氣壓或增加供氣時間，使壓塊運動到達檔位位置，恢復正常使用。（亦可使用復位開關復位，但所壓接端子應妥善檢測處理），
4、本壓接機使用自身腳踏板控制，工作氣壓通過減壓調壓閥調節控制，通常為避免設備因氣源的不足，造成的連續壓接不退回，建議將氣壓調至0.6MPa以上。
1：電壓：220V
2：功率：90W
3：外形尺寸：高400MM，寬270MM，長200MM重量：20KG
4：適用于線束適用于線束制造行業使用的壓接設備
同步運動的四芯軸壓接設備，快速壓接，一次成型
用于壓接回轉式端子
用于壓接銅鼻子（DT,DTG,SC,JGK,JGY,JG,JM,C45，GT-1，GTY-1)10mm2以下
壓接深度可連續調節，調節范圍可小至0.1mm
壓接距離鎖定裝置，保證壓接的高可靠性
動力完全來自壓縮空氣，安全節能
方便的使用通過式塞規校驗
體積小巧，凈重20Kg，適合流水線安裝
